Pumppaamon ohjauskeskukset
Ohjauskeskus päättää, milloin pumppu käynnistyy ja pysähtyy, suojaa moottoria ylivirralta ja antaa hälytyksen, kun pinta nousee liian korkealle. Kun keskus vikaantuu, pumput voivat olla täysin kunnossa – vesi ei silti liiku.
Mitä keskuksessa on
Keskuksen osat
- Pääkytkin
- Erottaa keskuksen syötöstä huoltotyön ajaksi.
- Kontaktorit
- Kytkevät pumppumoottorin päälle ja pois. Koskettimet kuluvat käynnistysten mukaan, ja kulunut kontaktori aiheuttaa vaiheen puuttumisen tai surinaa.
- Moottorisuojat
- Katkaisevat virran, kun pumppu ottaa liikaa virtaa. Suojan asettelu on säädettävä pumpun arvokilven nimellisvirtaan – liian suureksi säädetty suoja ei suojaa mitään.
- Ohjausjännite ja releet
- Muodostavat käynnistys-, pysäytys- ja hälytyslogiikan. Releen palaminen näkyy siten, ettei pumppu lähde käyntiin, vaikka pinta nousee.
- Pinnanohjauksen tulot
- Pintakytkimet, elektrodit tai paineanturi kytketään keskukseen. Ohjausrajat määrittävät käynnistys-, pysäytys- ja hälytyskorkeudet.
- Käsi–0–auto-kytkin
- Mahdollistaa pumpun käytön käsin esimerkiksi huollon tai vikatilanteen aikana. Käsiajolle unohtunut pumppu on tavallinen syy sille, että pumppu käy jatkuvasti.
- Hälytysrele, merkkivalo ja summeri
- Ilmoittavat ylärajasta ja pumppuvioista. Hälytys voidaan siirtää tekstiviestinä tai valvomoon.
- Tuntilaskurit ja käynnistyslaskurit
- Kertovat, kuinka paljon kumpikin pumppu on käynyt. Ero pumppujen välillä paljastaa vuorottelun tai pumpun vian.
Tavalliset keskusviat
- Kosteus keskuksessa. Ulkokeskuksen tiiviste on vanhentunut tai kaapeliläpivienti vuotaa. Kosteus syövyttää liitokset ja aiheuttaa satunnaisia vikoja.
- Löystyneet liitokset. Lämpölaajeneminen löysää ruuviliitokset vuosien kuluessa. Löysä liitos kuumenee ja voi sytyttää palon.
- Kontaktorin koskettimet palaneet. Pumppu surisee muttei pyöri, tai yksi vaihe puuttuu ja moottori kuumenee.
- Moottorisuoja väärin aseteltu. Liian pieni arvo laukaisee turhaan, liian suuri päästää pumpun palamaan.
- Pinnanohjauksen tulovika. Katkennut kytkinkaapeli tai likaantunut elektrodi näkyy siten, että pumppu ei käynnisty tai käy jatkuvasti.
- Hälytys ei siirry eteenpäin. Hälytysrele toimii keskuksessa, mutta siirtolaite tai sen liittymä on lakannut toimimasta – hälytys jää huomaamatta.
- Varaosia ei enää saa. Vanhaan keskukseen ei löydy releitä tai logiikkaa. Tällöin keskuksen uusiminen on ainoa kestävä ratkaisu.
Ohjauskeskus on sähkölaite
Keskuksen kansi avataan vain sähköalan työhön oikeutetun toimesta. Keskuksessa on jännitteisiä osia myös silloin, kun pumppu ei käy. Kiinteistön käyttäjä voi turvallisesti todeta vain sen, mikä merkkivalo palaa ja onko pääkytkin päällä.
Huolto ja uusiminen
Keskuksen huollossa
- Tarkastetaan kotelon tiiviys, läpiviennit ja kosteus.
- Puhdistetaan keskus pölystä ja tarkastetaan lämpenemisen jäljet.
- Kiristetään liitokset ja tarkastetaan riviliittimet.
- Tarkastetaan kontaktorien koskettimet ja moottorisuojien asettelu.
- Mitataan pumppujen käyttövirrat koeajossa.
- Testataan pinnanohjaus, käsiajo, hälytys ja hälytyksen siirto.
Keskuksen uusiminen kannattaa, kun
- keskus on kostunut tai syöpynyt sisältä
- osia ei enää saa tai ne ovat poistuneet valikoimasta
- pumput on uusittu suuremmiksi eikä suojaus vastaa uutta tehoa
- kohteeseen halutaan hälytyksen siirto puhelimeen
- pinnanohjaus halutaan vaihtaa kytkimistä anturiohjaukseen
- keskuksessa ei ole erillistä ylärajahälytystä lainkaan
Uusi keskus mitoitetaan pumppujen tehon ja käynnistystavan mukaan. Vaihdon yhteydessä pumppaamon kaapeloinnit, pinnanohjaus ja hälytys käydään läpi kokonaisuutena, ja työ dokumentoidaan piirustuksiin.

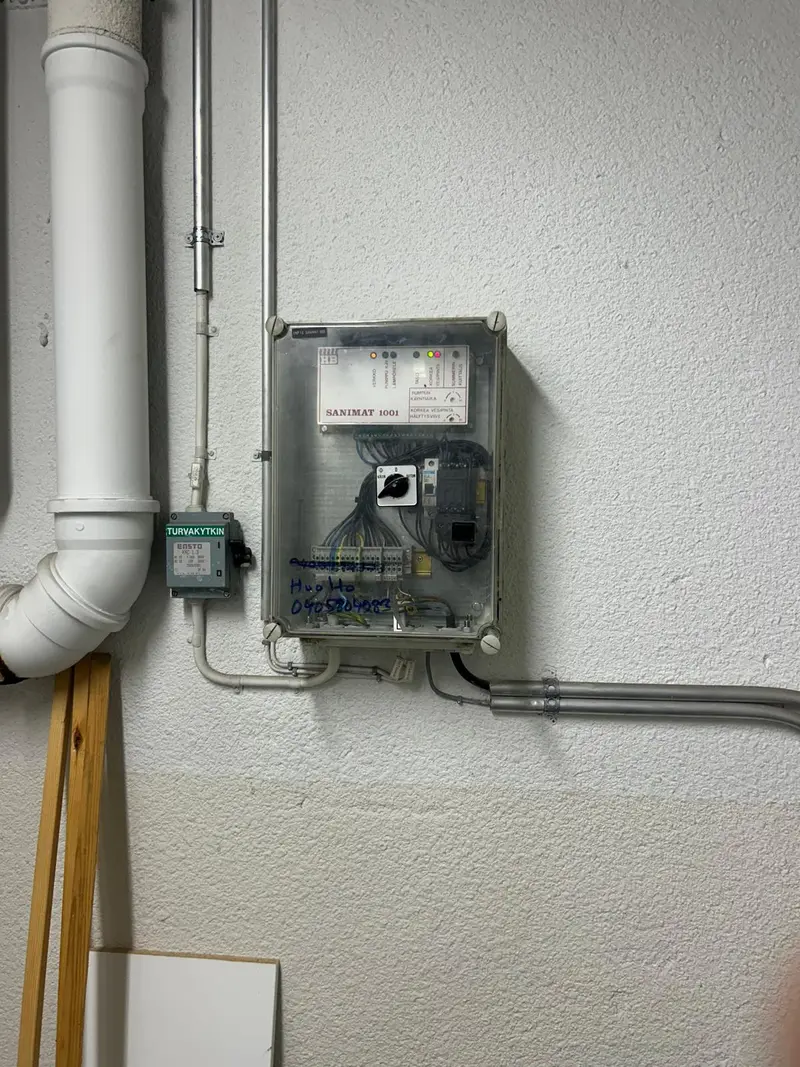

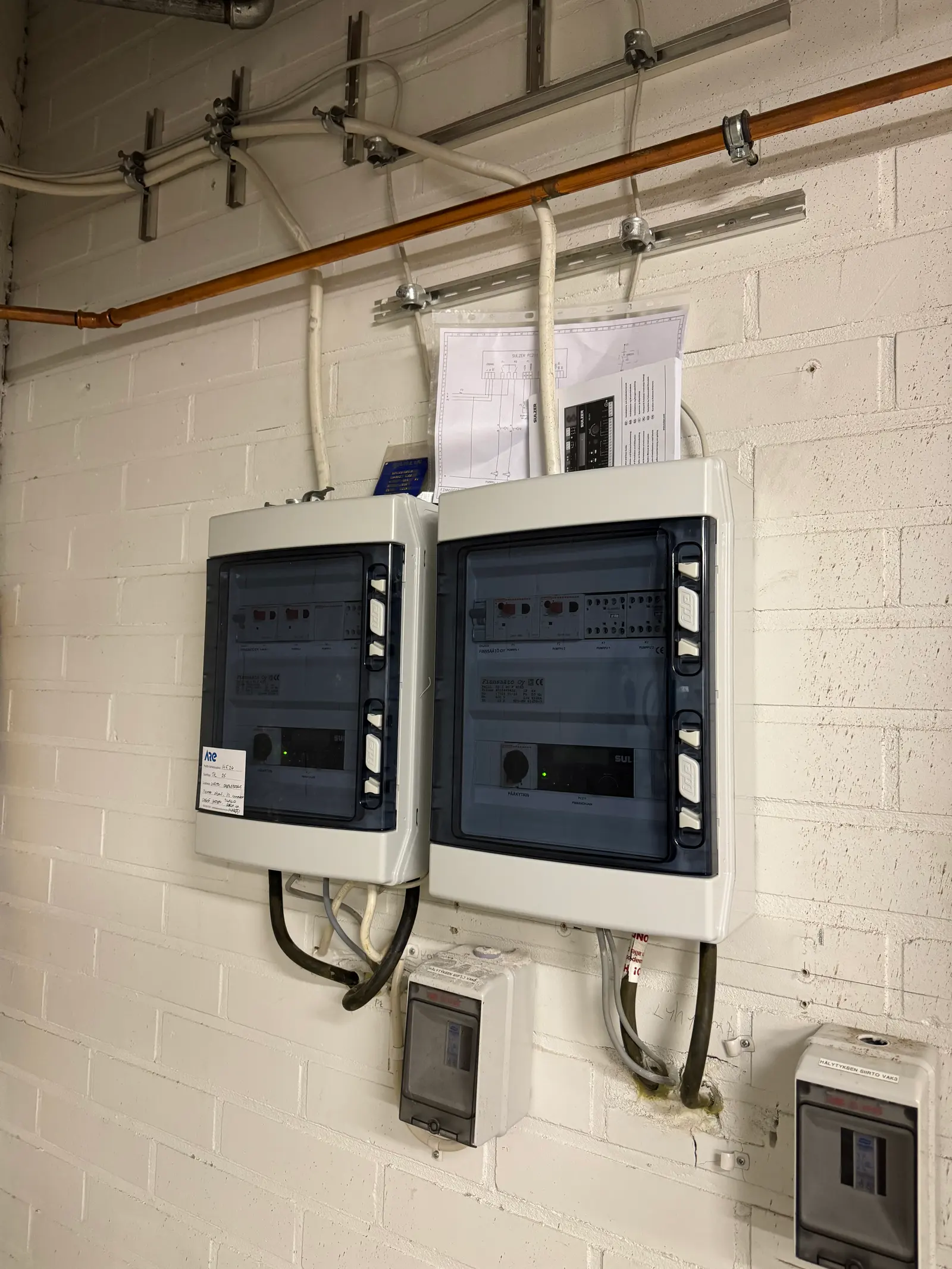

Kuvia keskustöistä
Usein kysyttyä keskuksista
Voiko vanhaan keskukseen lisätä tekstiviestihälytyksen?
Usein voi, jos keskuksessa on hälytykselle potentiaalivapaa kosketin. Muussa tapauksessa tarvitaan lisälaite tai keskuksen uusiminen. Kohteen tilanne selviää keskusta katsomalla.
Pumppu käy jatkuvasti – voiko vika olla keskuksessa?
Kyllä. Yleisimmät syyt ovat käsiajolle jäänyt kytkin, viallinen pysäytysraja tai jumiutunut rele. Yhtä usein syy on kuitenkin vuotava takaiskuventtiili, joten molemmat tarkastetaan.
Kuka saa tehdä keskuksen sähkötyöt?
Keskuksen sähkötyöt kuuluvat sähköalan ammattilaiselle, ja työstä on tehtävä säädösten mukaiset tarkastukset. Sovi työn laajuus ja dokumentointi tilausvaiheessa.
